日本Magnescale探規DF805S系列位移傳感器
來源：蘇州連達精密量?jī)x有限公司  發布時間：2022-06-21 12:11:21   點擊次數：0

日本Magnescale探規DF805S系列位移傳感器

閥桿直徑φ8 mm的薄型形狀采用高耐久性的滾珠花鍵軸承。

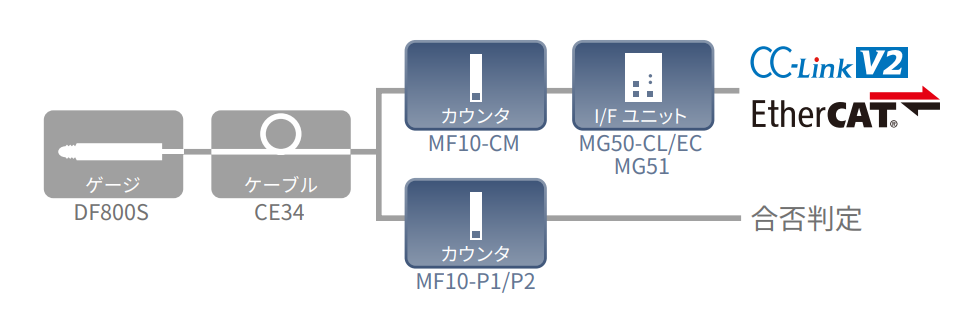

與單獨出售的CE34、MF10、MG50系列組合，可緊湊地連接到PLC等控制設備。

  • 測量范圍：5 mm、12 mm、30 mm（按訂單生產）

  • 分辨率 ： 0.1 μm

  • 精度：1 μm p-p 至 1.7 μm p-p（取決于測量范圍和分辨率）。 )

  • 高響應速度：80 m/min

  • 軸承結構 ： 采用耐用的滾珠花鍵軸承，提高滑動性能

  • 高耐久性 ： 超過 3.2 億次滑動次數（截至 2021 年 1 月持續評估）

  • 保護等級 ： IP67 兼容 （輕角型安裝空氣管時）

  • 內置原點

  • 某些法蘭類型可以牢固地固定。



日本Magnescale探規DF805S系列位移傳感器規格

主要規格

*1 不包括公司 BOX 和連接器部分

※2 輕角型，使用φ4mm管時

*3 不包括電纜部分和公司 BOX

內容如有更改，恕不另行通知。

類型名稱DF805SR、DF805SFRDF805SLR、DF805SFLR
測量范圍5 mm
分辨率0.1 μm
精度（在 20 °c 時）1 μm p-p
測量力（20 °c 時）頂部 ： 0.35 ±0.25 N
橫向 ： 0.40 ±0.25 N
底部 ： 0.45 ±0.25 N
響應速度80 m/min
原點位置主軸移動位置 1 mm ±0.5 mm
原點響應速度80 m/min
輸出專用串行通信協議
主軸驅動系統彈簧擠出彈簧擠出/真空引入
保護等級 ※1直型 ： IP67 ; 直角類型 ： IP64 （IP67 +2）
抗振動100 m/s2 (20 ～ 2,000 Hz)
抗沖擊1,000 m/s2 (11 ms)
工作溫度范圍0 至 +50 °c（無冷凝）
存儲溫度范圍-20 至 +60 °C（90% RH 或更低）
電源電壓包括 DC +10 至 +30 V 紋波 （p-p） 10%
功耗1.2 W 或更少
質量 ※3約 30 g
探頭電纜長度2 m
輸出電纜長度高達 20 米（請使用 CE34 系列（單獨出售）
測量?jī)x器帶硬質合金球面安裝螺釘 M2.5
配件使用說明書， 扳手 1 件
軟管彎頭 1 件 （ DF8*S*L**

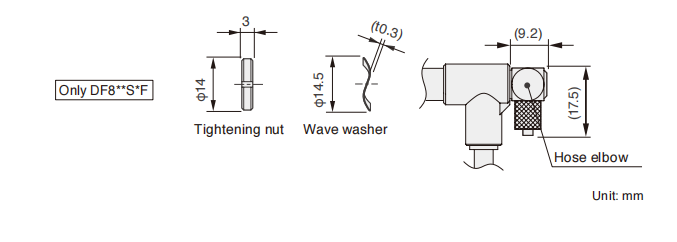

緊固螺母、夾緊扳手、波墊圈、安裝銷 各 1 個 （ DF8**S*F** ）

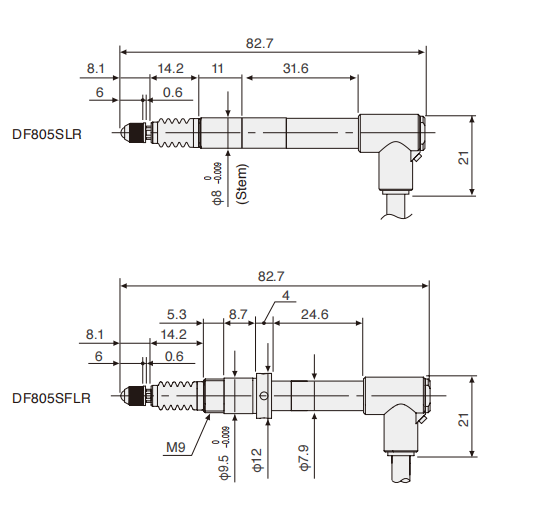

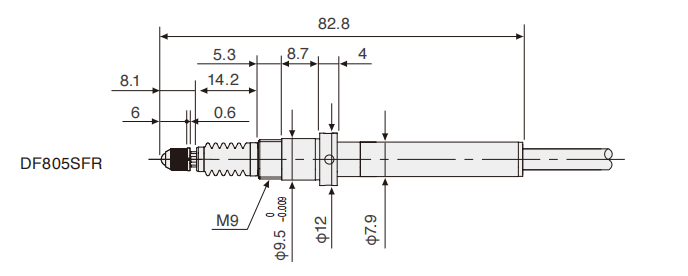

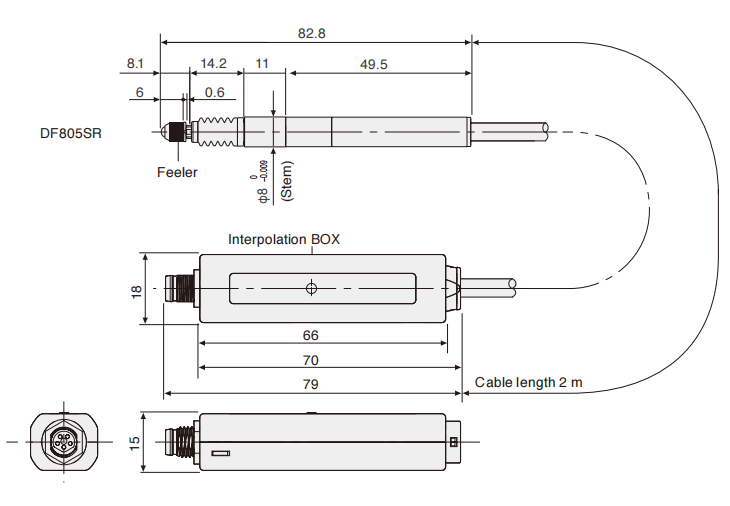

日本Magnescale探規DF805S系列位移傳感器產品尺寸：







日本Magnescale探規DF805S系列位移傳感器配件

DF805S/DF812S/DF830S

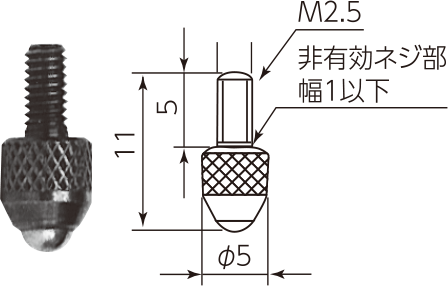

測量?jī)x器

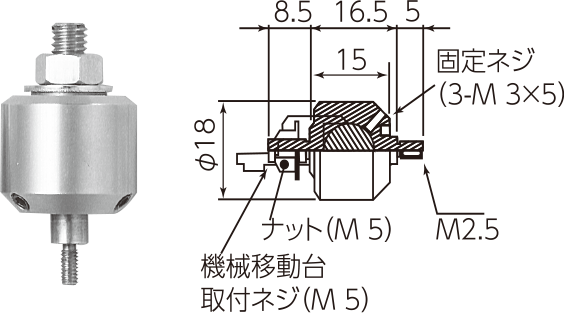

DZ-100滾輪測量?jī)x器
DZ-123±3 mm 超鋼測量?jī)x器
DZ-191耦合測量?jī)x器
DZ-5100測量頭套件（銷、離中心、超鋼平面、塑料球面）

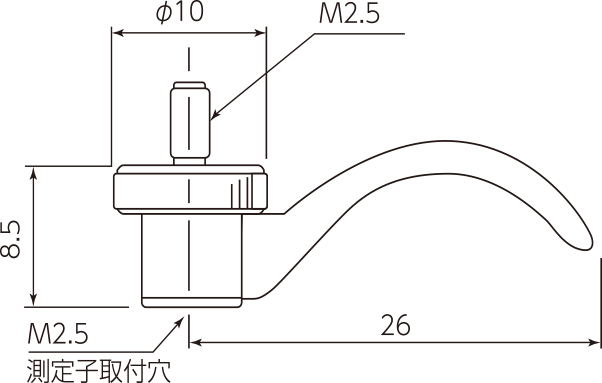

提升桿

DZ-161提升桿（安裝在儀表體和測量頭之間，用于手動滑動）

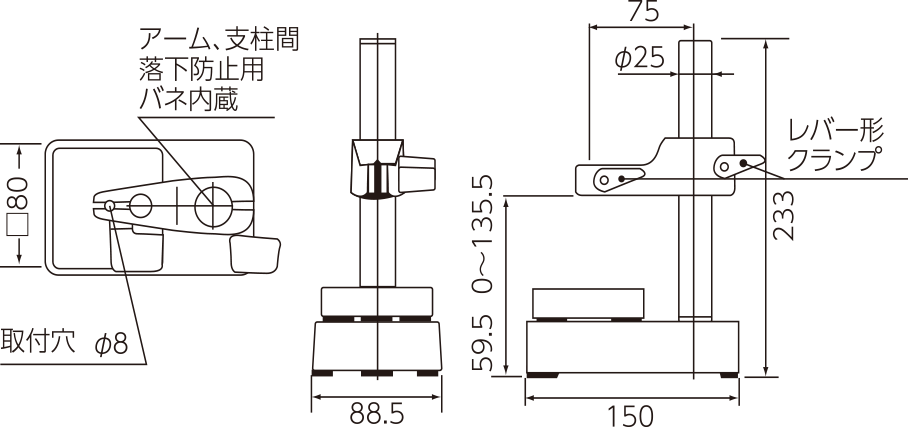

儀表支架

DZ-521安裝孔φ8 儀表用支架

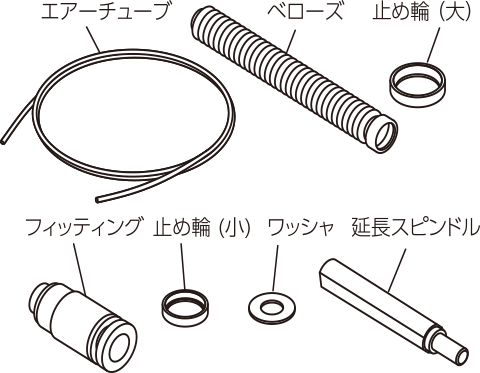

波紋管套裝

DZ305用于 DF805S 系列的波紋管套件
DZ303用于 DF812S 系列的波紋管套件
DZ304用于 DF812SVR 系列的波紋管套件
DZ830BL用于 DF830 單反相機的波紋管套件
DZ830BV用于 DF830SVR 的波紋管套件

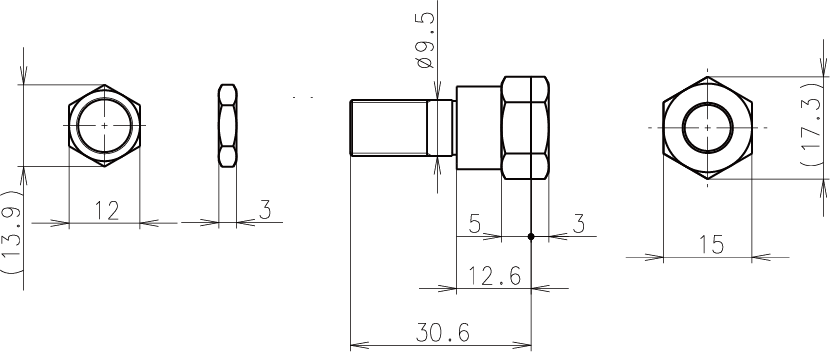

法蘭適配器

DZ812F12 mm 直角和直角型 φ8 儀表法蘭適配器
DZ830F用于 30 mm φ8 儀表的法蘭適配器

輸出電纜

CE-34-005,02,05,10,15,20用于 DF 系列的 MF10 連接電纜（0.5、2、5、10、15、20 米）
