磁性限位开关用于EXA敞开式直线光栅尺
读数头内部有两个磁性感应开关，当读数头经过两个磁性限位块L1（限1）和L2（限2）之一时，该信号将被触发，每个限位开关都有自己的信号输出线，如需要可以安装一个以上的磁性限位块。
型号 | ?内容 | 订货代码? |
MA-L1 | 磁性块与螺钉或自粘式 | 82V00000 |
MA-L2 | 磁性块与螺钉或自粘式 | 82V00001 |
可选择参考点标记的磁性块
为了选择一个参考点标记，必需在靠近所需的参考点标记位置安装磁性块。如果需要超过1个以上的参考点标记，可安装多个。
型号 | ?内容 | 订货代码? |
MA- R | 磁性块与螺钉或自粘式 | 82V00000 |
?
这种钢带式直线光栅尺由钢带和外部导向铝壳组成，并且钢带被压板固定，通常压板固定在其测量长度的
中部，导向铝壳底部采用不干胶粘合，订购钢带和导向铝壳必须符合表中规定的测量长度，多种配件可供选择，
而且必须单独订购。下面的列表格指出哪些组件可供选择。
组件 | 说明 |
TG | 不锈钢带刻线栅距：20μm |
PG | 不干胶自粘式铝壳用于TG钢带的导向，长度从100mm到2000mm，递增量为100mm。 |
FG-I | 压板，用于固定钢带，通常位于测量长度的中间，仅用于PG系列。 |
R2 | 读数头 |
MG-L1 | 磁性限位块1 - 可选 |
MG-L2 | 磁性限位块2 - 可选 |
MG-R | 磁性参考点标记 -可选 |
?

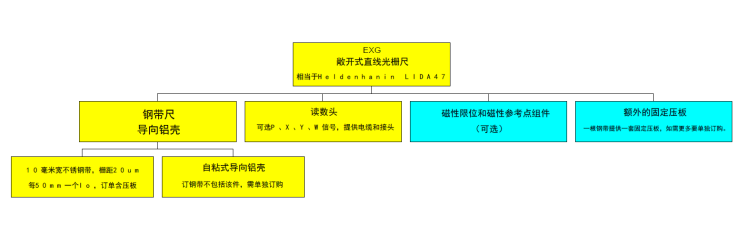

组件构成
?
组件表
钢带 | TG | 必选 |
导向铝壳 | PG | 必选 |
读数头 | R2 | 必选 |
固定压板 | FG-I | 可选 |
磁性件 | M | 可选 |
（包括固定压板）

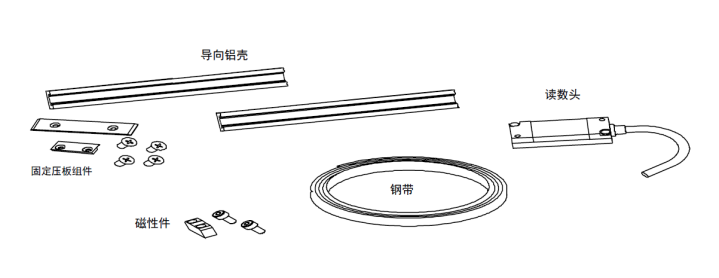

组件外观图
?
技术参数
刻线栅距 | 20μm |
精度 | 补偿后任意每米±3μm |
推荐的最大测量长度 | 6.04米 |
参考点 | 与测量光栅线同步 |
参考点位置 | 每50mm一个参考点标记，可由磁性块选择 |
可选信号类型 | 1Vpp(20μm)TTL(5μm,1μm,0.5μm,0.1μm) |
测量极限位 | 通过安装MA-L1、MA-L2磁性块确定。 |
最大速度 | 7米/秒 |
?
订购TG光栅式钢带代码（EXG敞开式直线光栅尺）
每一个订单包装为一箱，箱内包括光栅式钢带尺、安装手册和压板附件，如果需要更多的压板附件，必须单独订购。
型号 | 代码 | 测量长度 | PG 导向铝壳 (单独订购 ) | |
mm | inches | |||
TG-24 | 82TG0024 | 240 | 9,45 | PG-10 |
TG-44 | 82TG0044 | 440 | 17,32 | PG-20 |
TG-64 | 82TG0064 | 640 | 25,20 | PG-30 |
TG-84 | 82TG0084 | 840 | 33,07 | PG-40 |
TG-94 | 82TG0094 | 940 | 37,01 | PG-45 |
TG-104 | 82TG0104 | 1040 | 40,94 | PG-50 |
TG-124 | 82TG0124 | 1240 | 48,82 | PG-60 |
TG-144 | 82TG0144 | 1440 | 56,69 | PG-70 |
TG-164 | 82TG0164 | 1640 | 64,57 | PG-80 |
TG-184 | 82TG0184 | 1840 | 72,44 | PG-90 |
TG-204 | 82TG0204 | 2040 | 80,31 | PG-100 |
TG-224 | 82TG0224 | 2240 | 88,19 | PG-110 |
TG-244 | 82TG0244 | 2440 | 96,06 | PG-120 |
TG-264 | 82TG0264 | 2640 | 103,94 | PG-130 |
TG-284 | 82TG0284 | 2840 | 111,81 | PG-140 |
TG-304 | 82TG0304 | 3040 | 119,69 | PG-150 |
TG-324 | 82TG0324 | 3240 | 127,56 | PG-160 |
TG-344 | 82TG0344 | 3440 | 135,43 | PG-170 |
TG-364 | 82TG0364 | 3640 | 143,31 | PG-180 |
TG-384 | 82TG0384 | 3840 | 151,18 | PG-190 |
TG-404 | 82TG0404 | 4040 | 159,06 | PG-200 |
TG-424 | 82TG0424 | 4240 | 166,93 | PG-200+2x PG-10 |
TG-444 | 82TG0444 | 4440 | 174,80 | PG-200+2x PG-20 |
TG-464 | 82TG0464 | 4640 | 182,68 | PG-200+2x PG-30 |
TG-484 | 82TG0484 | 4840 | 190,55 | PG-200+2x PG-40 |
TG-504 | 82TG0504 | 5040 | 198,43 | PG-200+2x PG-50 |
TG-524 | 82TG0524 | 5240 | 206,30 | PG-200+2x PG-60 |
TG-544 | 82TG0544 | 5440 | 214,17 | PG-200+2x PG-70 |
TG-564 | 82TG0564 | 5640 | 222,05 | PG-200+2x PG-80 |
TG-584 | 82TG0584 | 5840 | 229,92 | PG-200+2x PG-90 |
TG-604 | 82TG0604 | 6040 | 237,80 | PG-200+2x PG-100 |

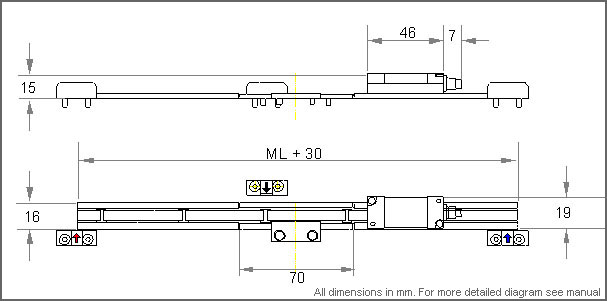

钢带的总长度为测量长度（ML）+30毫米，请见下图。
PG不干胶导向铝壳订购代码（EXG敞开式直线光栅尺）
每个订单只包含不干胶导向铝壳,对于所需的数量和型号请见TG钢带订单表中相应的列。
型号 | 代码 | 测量长度 | |
mm | inches | ||
PG-10 | 82PG0010 | 100 | 3,94 |
PG-20 | 82PG0020 | 200 | 7,87 |
PG-30 | 82PG0030 | 300 | 11,81 |
PG-40 | 82PG0040 | 400 | 15,75 |
PG-50 | 82PG0050 | 500 | 19,69 |
PG-60 | 82PG0060 | 600 | 23,62 |
PG-70 | 82PG0070 | 700 | 27,56 |
PG-80 | 82PG0080 | 800 | 31,50 |
PG-90 | 82PG0090 | 900 | 35,43 |
PG-100 | 82PG0100 | 1000 | 39,37 |
PG-110 | 82PG0110 | 1100 | 43,31 |
PG-120 | 82PG0120 | 1200 | 47,24 |
PG-130 | 82PG0130 | 1300 | 51,18 |
PG-140 | 82PG0140 | 1400 | 55,12 |
PG-150 | 82PG0150 | 1500 | 59,06 |
PG-160 | 82PG0160 | 1600 | 62,99 |
PG-170 | 82PG0170 | 1700 | 66,93 |
PG-180 | 82PG0180 | 1800 | 70,87 |
PG-190 | 82PG0190 | 1900 | 74,80 |
PG-200 | 82PG0200 | 2000 | 78,74 |
钢带的总长度为测量长度（ML）+30毫米。
外观尺寸图
?
EXG附件
固定压板
压板用于钢带固定，通常位于钢带测量长度的中间。仅用于PG系列。每个订单包含压板和4个安装螺钉。
型号 | 代码? |
FG-I | 82V00101 |
磁性限位开关
读数头内部有两个磁性感应开关，当读数头经过两个磁性限位块L1（限1）和L2（限2）之一时，该信号将被
触发，每个极限开关都有自己的信号输出线，如需要可以安装一个以上的磁性限位块。
磁性件? | ?内容 | 订货代码? |
MG-L1 | 磁性块与螺钉或自粘式 | 82V00003 |
MG-L2 | 磁性块与螺钉或自粘式 | 82V00004 |
磁性参考点
为了选择一个参考点标记，必需在靠近所需的参考点标记位置安装磁性块。如果需要超过1个以上的参考点标记，可安装多个。
磁性件? | ?内容 | 订货代码? |
MG-R | 磁性块与螺钉或自粘式 | 82V00005 |
所有的磁性块用两个M3螺丝固定（附带）或自粘式。
这种类型的光栅尺由光栅式钢带尺和导向铝壳组成，钢带尺两端被固定并拉紧。导向铝壳有两种：不干胶自粘式或螺钉压紧式。
各种组件需单独选择和订购，下面的表格标明组件明细。
| 组件 | 说明 |
| TT | 光栅式钢带，刻线栅距：20μm |
| PT | 不干胶自粘式铝壳用于EXT钢带尺的导向。长度从100mm到2000mm，每一规格长度差100mm。 |
| PTS | 螺钉紧固式铝壳用于EXT钢带尺的导向。长度从100mm到2000mm，每一规格长度差100mm。 |
| TT-M | EXT系列尺钢带张紧装置,钢带订单包括该组件。 |
| R2 | 读数头(根据需要选择要用的型号) |
| MT-L1 | 磁性限位块1 - 可选 |
| MT-L2 | 磁性限位块2 - 可选 |
| MT-R | 磁性参考点标记 -可选 |

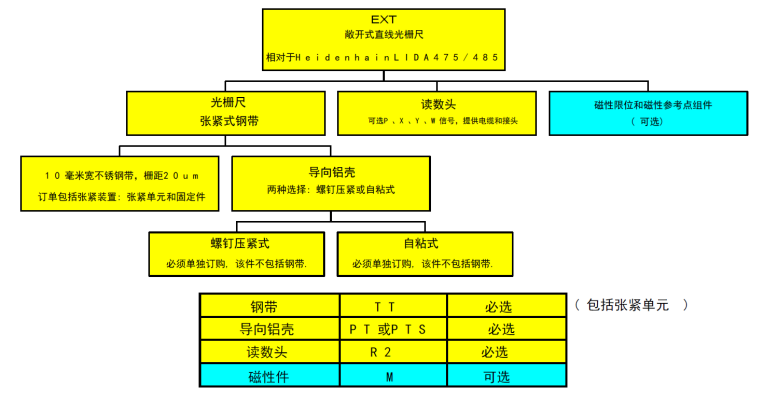

组件构成
?
组件外观图
?
技术参数
| 刻线栅距 | 20μm |
| 精度 | 补偿后任意每米±2μm |
| 建议最大长度为 | 30米 |
| 参考点 | 与测量光栅线同步 |
| 参考点位置 | 每50mm一个参考点标记，可由磁性块选择 |
| 可选信号类型 | 1Vpp(20μm)TTL(5μm,1μm,0.5μm,0.1μm) |
| 测量极限位 | 通过安装MA-L1、MA-L2磁性块确定。 |
| 最大速度 | 7米/秒 |

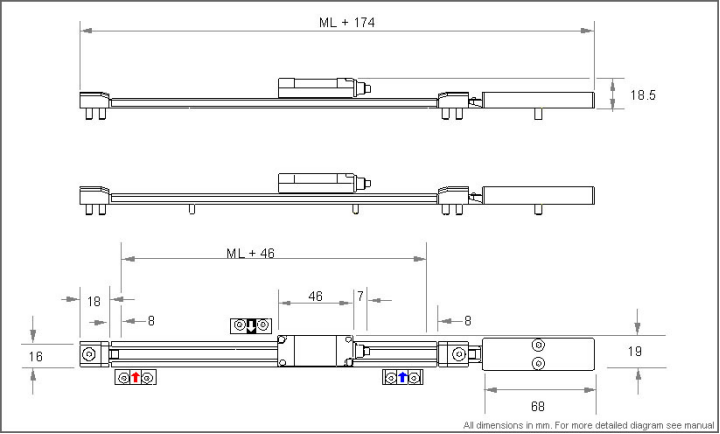

钢带的总长度为测量长度（ML）+174mm，如图所示。
