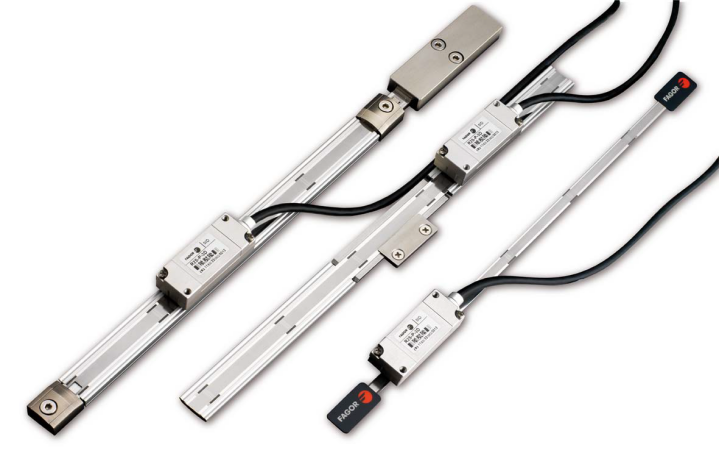

FAGOR敞开式直线光栅尺
?
R2读数头
R2系列读数头可用于EXA、EXG、EXT系列的敞开式直线光栅尺。根据使用要求，
有两种类型的读数头可供选择，RSR系列读数头工作在寻零方式下可读取全部参考点；R2S
系列读数头工作在寻零方式下仅读取所选择的参考点。读数头的型号中指明了信号类型、电缆
长度、接头类型。
R2R读数头
R2R系列读数头读取钢带上所有的零参考点，读数头本身有两个磁感应装置（一个北极，
一个南极），用于确定磁性块L1、L2的极限位。
型号 | 信号 | 信号周期 | 分辨率 | 订货代码? |
R2R-P-3D | P | 20um | up to 0,1um | 82R00000 |
R2R-TD-3D | TD | 20um | ?5um | 82R00001 |
R2R-X-3D | X | 4um | 1um | 82R00002 |
R2R-Y-3D | Y | 2um | 0.5um | 82R00003 |
R2R-W-3D | W | 0.4um | 0.1um | 82R00004 |
R2S读数头
R2S系列读数头有3个磁感应装置，一个（北极）用于读取所选择的零参考点，另外两个
（一个北极，一个南极），用于确定磁性块L1、L2的极限位。
型号 | 信号 | 信号周期 | 分辨率 | 订货代码? |
R2S-P-3D | P | 20um | up to 0,1um | 82R00005 |
R2S-TD-3D | TD | 20um | ?5um | 82R00006 |
R2S-X-3D | X | 4um | 1um | 82R00007 |
R2S-Y-3D | Y | 2um | 0.5um | 82R00008 |
R2S-W-3D | W | 0.4um | 0.1um | 82R00009 |
尺寸图
?
型号说明?????
R2 读数头，刻线栅距20um
S 可选参考点
R 读取全部参考点
P 1Vpp 正弦波信号
X 1um TTL
Y 0,5um TTL
W 0,1um TTL
3 3米电缆
D SubD HD 针型 Fagor
也可根据需要订做
?
?
一种背面自带不干胶粘合的不锈钢光栅式钢带尺，光学非接触式的，该光栅钢带尺可提供预先裁剪的长度
或成卷根据需要裁剪。光栅尺组件需单独订购，多种附件可供选择。下面的表格列出有哪些组件可供选择。
组件型号 | 型号说明 |
TA FA-E R2 MA-L1 MA-L2 MA-R | 光栅自粘式钢带尺，刻线栅距20μm，推荐的最大测量长度为16米。 两个（一对）不干胶固定标签，固定钢带的两端头 读数头 磁性限位块1 - 可选件 磁性限位块2 - 可选件 磁性参考点标记 -可选件 |
敞开式光栅尺组件配置说明
?
?

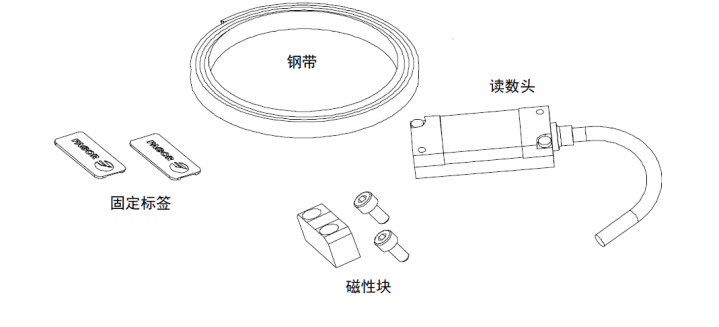

组件外观图
?
技术参数
刻线栅距 | 20μm |
精度 | 补偿后任意每米±3μm |
最大推荐长度 | 16M |
参考点 | 光学同步信号 |
参考点位置 | 每50mm一个,由磁性块安装位置决定 |
信号 | 1Vpp (20μm)?20μm TTL (5μm, 1μm, 0.5μm, 0.1μm) |
极限位 | 通过安装MA-L1、MA-L2磁性块确定。 |
最大速度 | 7米/秒 |
?
TA自粘式钢带尺的型号选择及对应代码（用于EXA敞开式光栅尺）
TA的每一个订单包装为一箱，箱内包括光栅式钢带尺、安装手册和FT不干胶固定标签，
如果需要更多的FT不干胶固定标签，必须单独订购。
型号 | 订货代码 | 测量长度 | |
mm | inches | ||
TA-7 | 82TA0007 | 70 | 3 |
TA-12 | 82TA0012 | 120 | 5 |
TA-17 | 82TA0017 | 170 | 7 |
TA-22 | 82TA0022 | 220 | 9 |
TA-27 | 82TA0027 | 270 | 11 |
TA-32 | 82TA0032 | 320 | 13 |
TA-37 | 82TA0037 | 370 | 15 |
TA-42 | 82TA0042 | 420 | 17 |
TA-52 | 82TA0052 | 520 | 20 |
TA-57 | 82TA0057 | 570 | 22 |
TA-62 | 82TA0062 | 620 | 24 |
TA-72 | 82TA0072 | 720 | 28 |
TA-82 | 82TA0082 | 820 | 32 |
TA-92 | 82TA0092 | 920 | 36 |
TA-102 | 82TA0102 | 1020 | 40 |
TA-112 | 82TA0112 | 1120 | 44 |
TA-122 | 82TA0122 | 1220 | 48 |
TA-132 | 82TA0132 | 1320 | 52 |
TA-142 | 82TA0142 | 1420 | 56 |
TA-152 | 82TA0152 | 1520 | 60 |
TA-162 | 82TA0162 | 1620 | 64 |
TA-172 | 82TA0172 | 1720 | 68 |
TA-182 | 82TA0182 | 1820 | 72 |
TA-192 | 82TA0192 | 1920 | 76 |
TA-202 | 82TA0202 | 2020 | 80 |
TA-222 | 82TA0222 | 2220 | 87 |
TA-242 | 82TA0242 | 2420 | 95 |
TA-262 | 82TA0262 | 2620 | 103 |
TA-282 | 82TA0282 | 2820 | 111 |
TA-302 | 82TA0302 | 3020 | 119 |
TA-322 | 82TA0322 | 3220 | 127 |
TA-342 | 82TA0342 | 3420 | 135 |
TA-362 | 82TA0362 | 3620 | 143 |
TA-382 | 82TA0382 | 3820 | 150 |
TA-402 | 82TA0402 | 4020 | 158 |
TA-422 | 82TA0422 | 4220 | 166 |
TA-442 | 82TA0442 | 4420 | 174 |
TA-462 | 82TA0462 | 4620 | 182 |
TA-482 | 82TA0482 | 4820 | 190 |
TA-502 | 82TA0502 | 5020 | 198 |
TA-602 | 82TA0602 | 6020 | 237 |
TA-702 | 82TA0702 | 7020 | 276 |
TA-802 | 82TA0802 | 8020 | 316 |
TA-902 | 82TA0902 | 9020 | 355 |
TA-1002 | 82TA1002 | 10020 | 394 |
TA-1502 | 82TA1502 | 15020 | 591 |
TA-2002 | 82TA2002 | 20020 | 788 |
TA-2502 | 82TA2502 | 25020 | 985 |

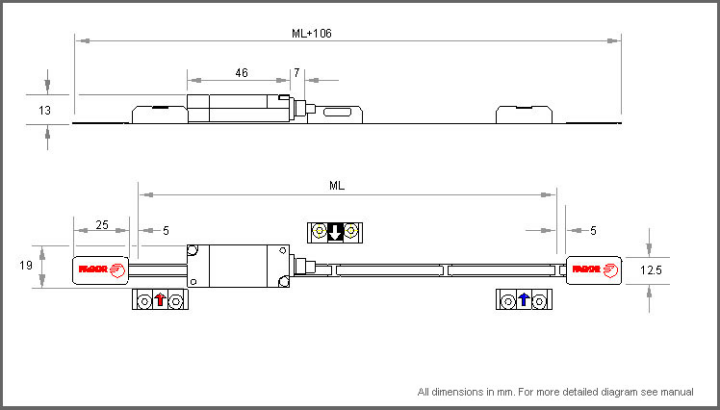

光栅式钢带尺总长度为测量长度（ML）+106mm，请见下图：
外观尺寸图
?
不干胶固定标签
每一根光栅尺订单提供两个（一对）不干胶固定标签。如果需要两个以上的不干胶标签，必须单独订购。
型号 | ?内容 | 订货代码? |
FA-E | 2不干胶固定标签 | 82V00100 |
