Heidenhain光栅尺LC485型号LC 400系列
? ? ?海德汉公司用于数控机床的直线光栅尺几 乎可以适应任何应用。它是所有进给轴为 伺服控制环控制的机器和设备的选 择，例如铣床、加工中心、镗床、车床和 磨床。直线光栅尺的动态性能优点，允许 的运动速度高，沿测量方向的加速性能使 其不仅能满足常规轴高动态性能要求，也 能满足直接驱动电机的高动态性能要求。
HEIDENHAIN也提供其它应用所需的直线 光栅尺，例如
??手动操作机床
??冲压机和弯板机
??自动化生产设备
Heidenhain光栅尺LC485型号LC 400系列 主要特点：
? ? ?直线光栅尺测量直线轴位置过程期间没有 任何其它机械传动件。用直线光栅尺的位 置控制环中包括全部进给机构。机械运动 误差被滑板中的直线光栅尺检测和被控制 系统电路修正。因此它能消除潜在多项误 差源。
??滚珠丝杠温度特性导致的定位误差
??反向误差
??滚珠丝杠螺距误差导致的运动特性误差
因此，直线光栅尺是高精度定位和高速加 工机床不可或缺的基础技术手段。

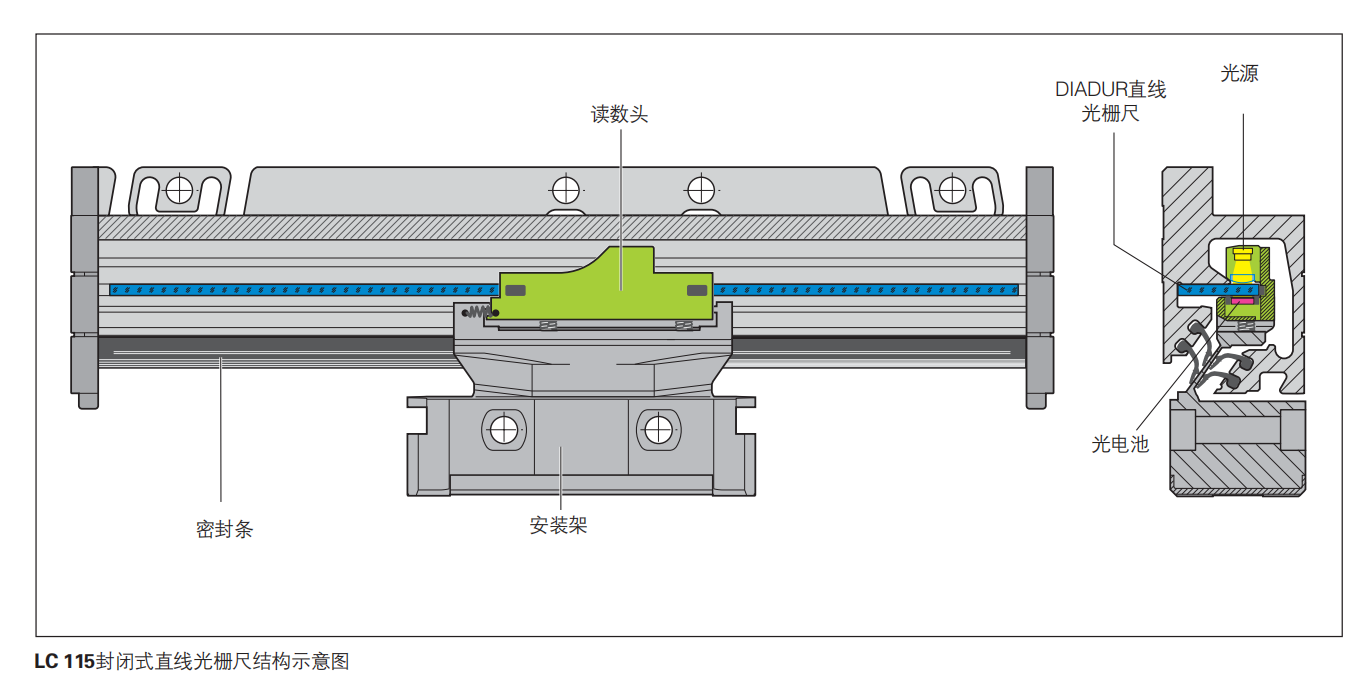

机械结构?用于数控机床的直线光栅尺为封闭式结 构：铝壳保护光栅尺、读数头和导轨，避 免灰尘、切屑和切削液进入。自动向下压 的弹性密封条保持外壳密封。
读数头沿光栅尺的小摩擦力导轨运动。连 接器将读数头与安装块连接在一起并补偿 光栅尺与机床导轨间的不对正误差。
光栅尺和安装板间的横向和轴向误差允许 为± 0.2 mm至± 0.3 mm，具体数值与光 栅尺型号有关。
Heidenhain光栅尺LC485型号LC 400系列 技术参数：
| 技术参数 | LC 485 |
| 测量基准 | DIADUR带JUE对和增量刻轨的玻璃光栅，栅距20 μm |
| 线性膨胀系数 | αtherm?≈?8 x 10–6?K–1 |
| 精度等级* | ± 3 μm,测量长度至3 040 mm；± 5 μm |
| 测量长度ML* | 70 120 170 220 270 320 370 420 470 520 570 620 670 720 |
| 单位mm | 770 820 920 1 020 1 140 1 240 1 340 1 440 1 540 1 640 1 740 1 840 2 040 |
| 接口 | EnDat 2.2 |
| 订购标识 | EnDat02 |
| 分辨率 ± 3 μm时 | 0.005 μm |
| ± 5 μm时 | 0.010 μm |
| 诊断接口 | 数字 |
| 时钟频率 | ≤2 MHz |
| 计算时间 tcal | ≤5 μs |
| 增量信号 | ~1 Vpp |
| 信号周期 | 20 μm |
| 截止频率 -3 dB | ≥150 kHz |
| 电气连接 | 单独的适配电缆（1 m/3 m/6 m/9 m），可由读数头两端出线 |
| 电缆长度 | ≤150 m2) |
| 供电电压 | 3.6 V至14 V DC |
| 功率消耗（大值） | 3.6 V：≤1.1 W；14 V：≤1.3 W |
| 电流消耗（典型值） | 5 V：140 mA（无负载） |
| 运动速度 | ≤180 m/min |
| 要求的移动力 | ≤5 N |
| 振动 55 至 2 000 Hz影响 | 尺壳:≤?200 m/s2?(EN 60 068-2-6) |
| 冲击11 ms | 读数头：≤100 m/s2?(EN 60 068-2-6)?? ? ?≤300 m/s2?(EN 60 068-2-27) |
| 加速度 | 沿测量方向≤100 m/s2 |
| 工作温度 | 0 °C至+50 °C |
| 防护等级EN 60 529 | 如果符合安装说明要求为IP 53，如果接入DA 400的压缩空气为IP 64 |
| 重量 | 0.55kg±2.9kg/m测量长度 |
* 请订购时注明1) 有关尺寸和技术参数，参见单独的“产品信息”文档。
2) 海德汉电缆，时钟频率≤ 8 MHz

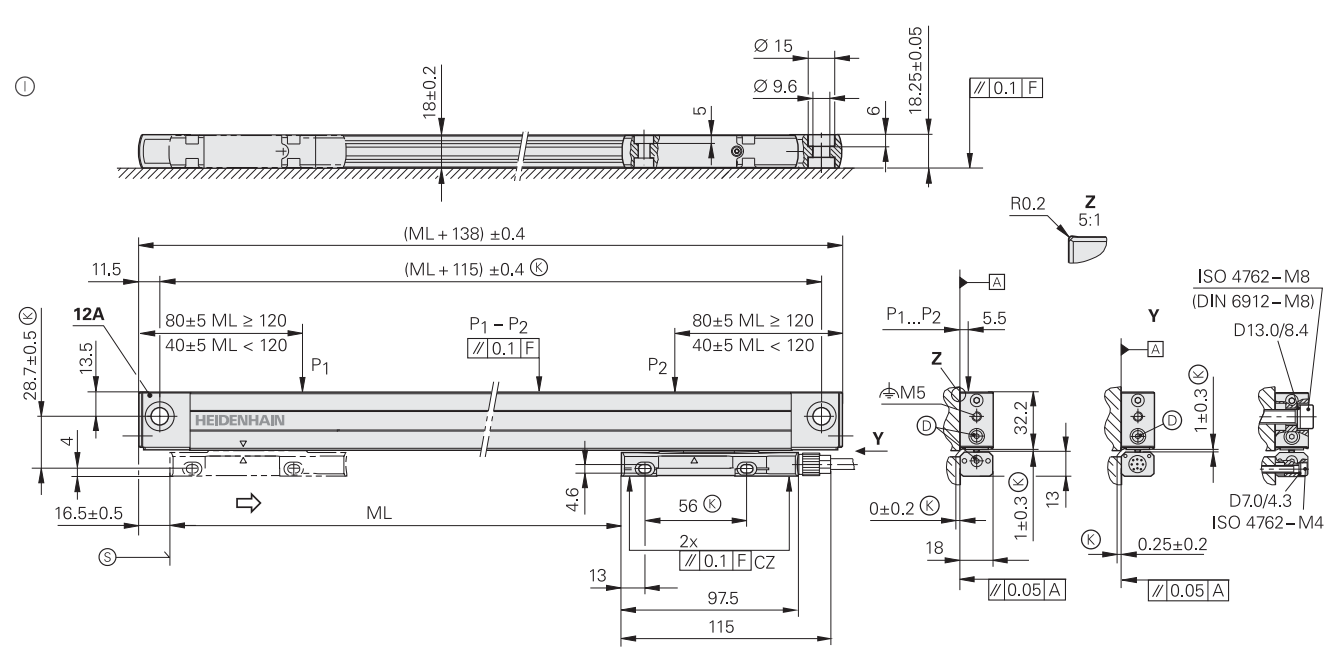

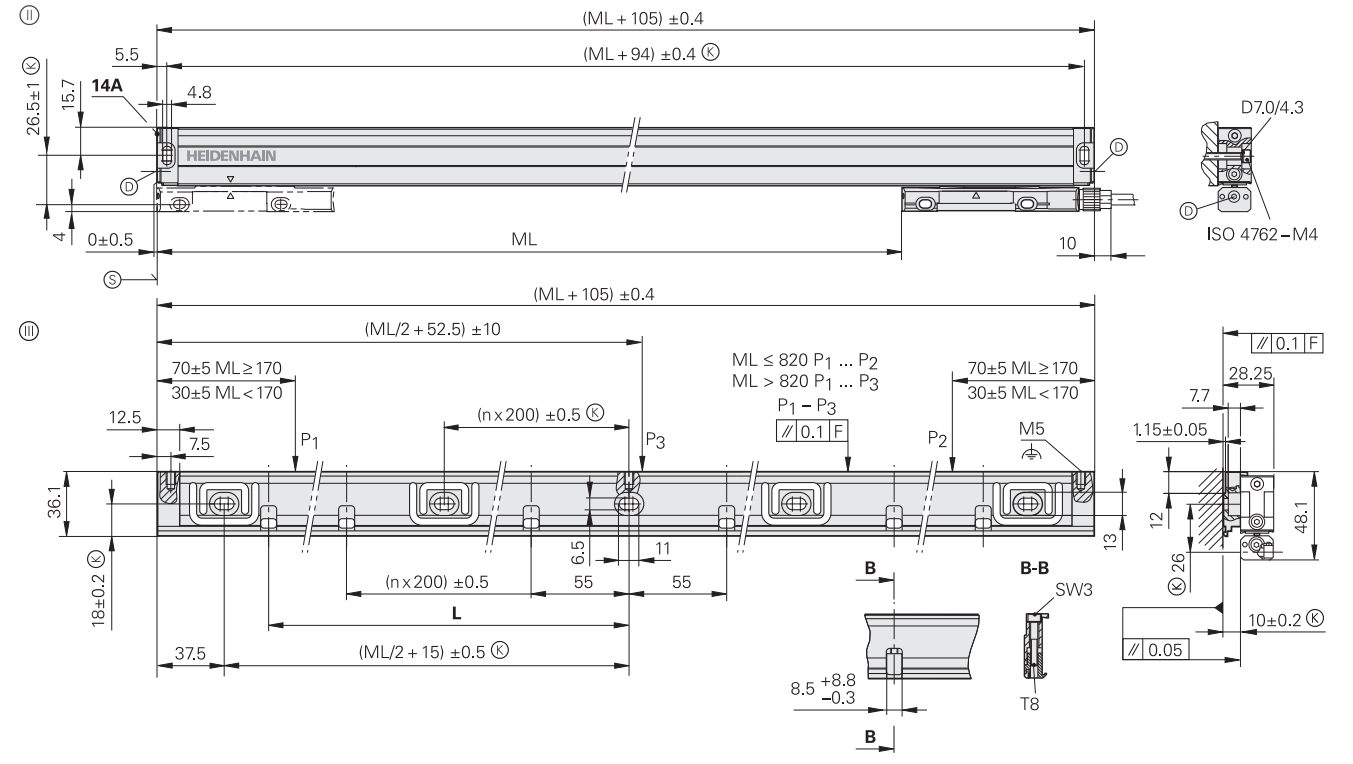

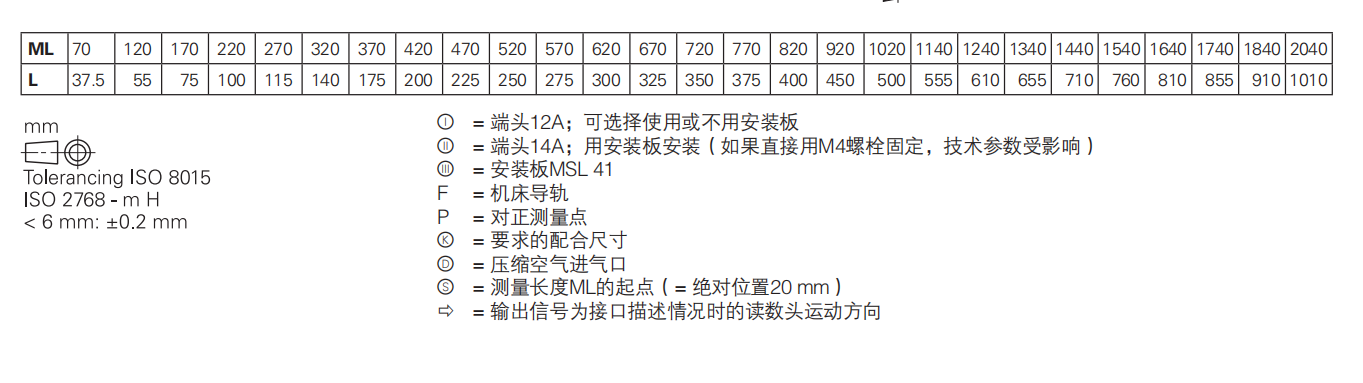

Heidenhain光栅尺LC485型号LC 400系列 ?产品尺寸：
Heidenhain光栅尺LC485型号LC 400系列
