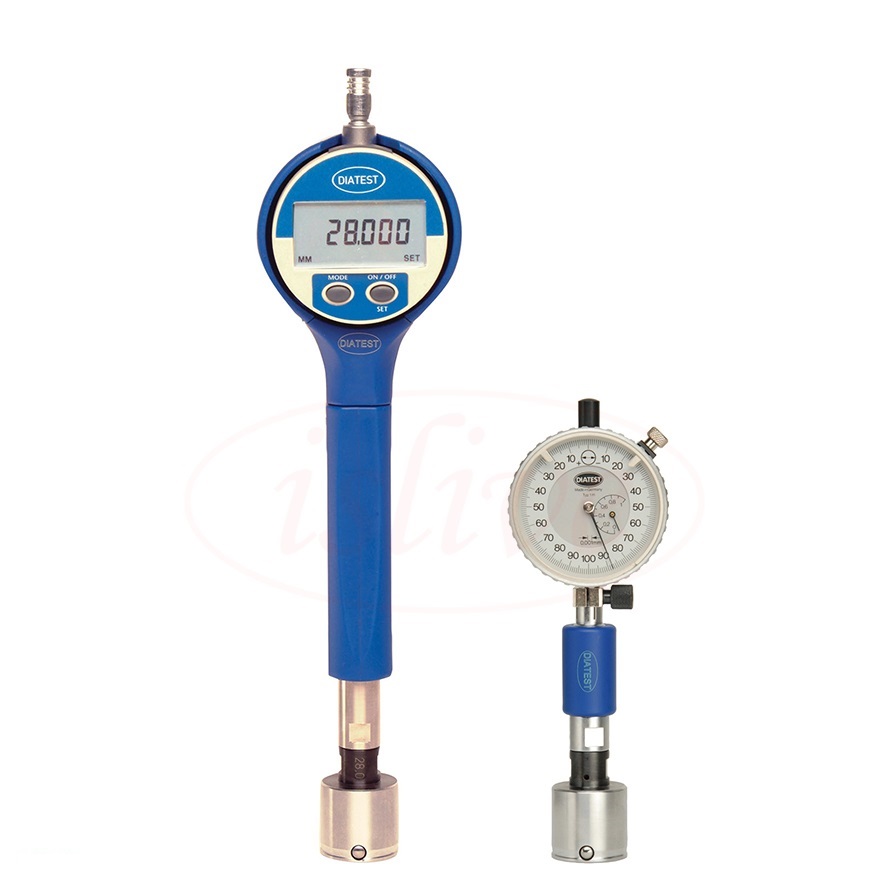

10-3系列通孔两点式塞规

产品简介：

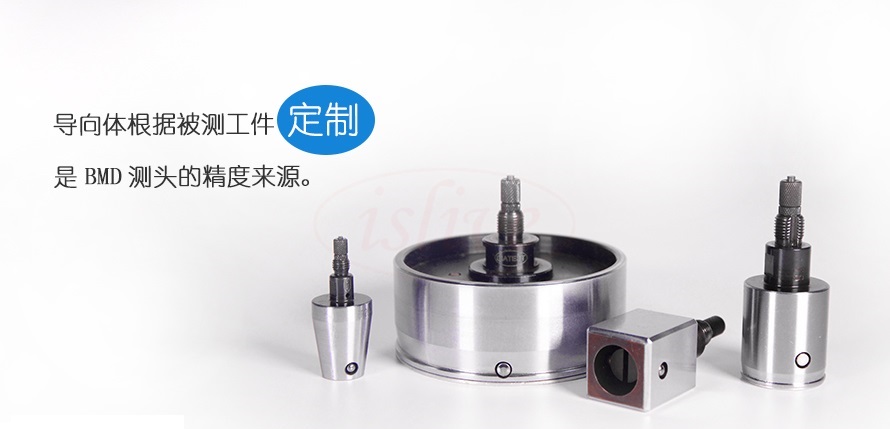

DIATEST塞规式测量系统特有的导向体设计,保证了测量结果的可靠性,解决了孔径测量的对中难题,减少了人为因素对测量结果的影响,可方便、快速、准确得出测量结果。

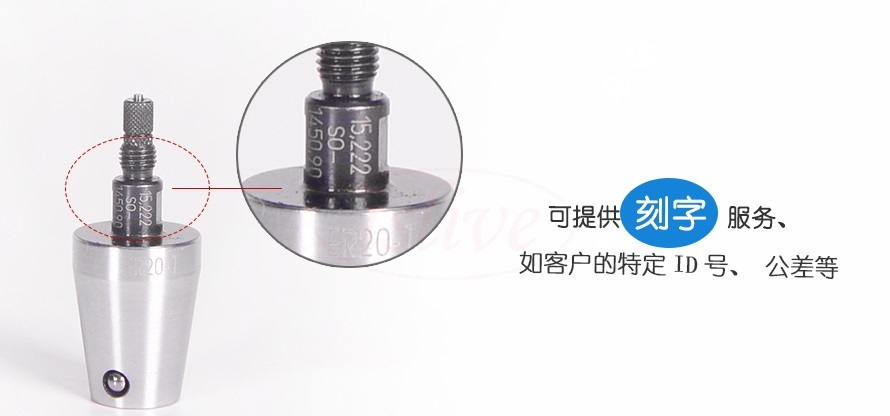

测头为非标定制,按图纸及使用要求加工制作！

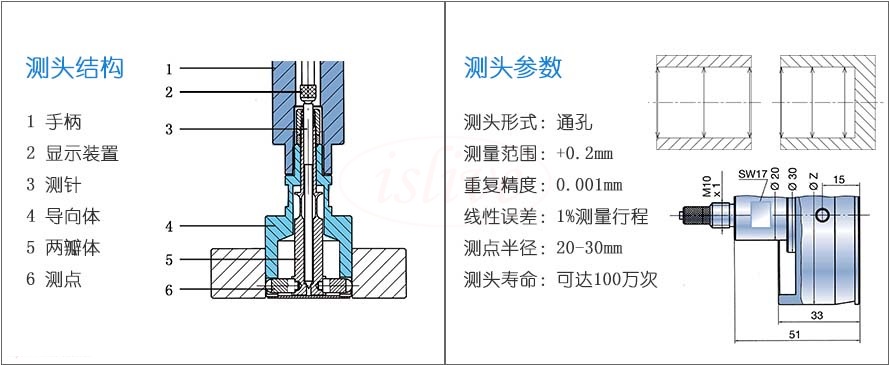

产品参数：

案例应用

?

产品测量方案：

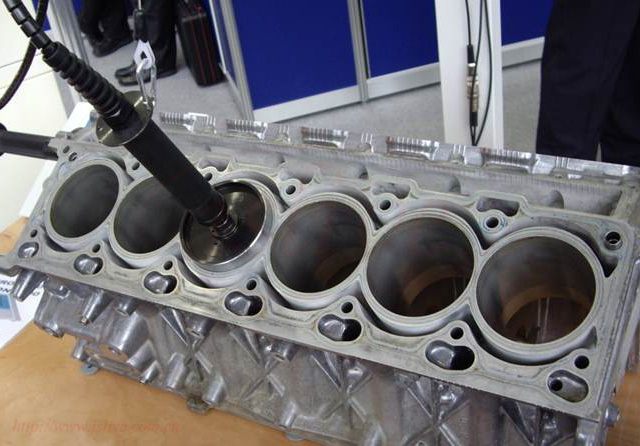

??发动机缸盖内孔径的测量方案：

DIATEST内齿棒间距测量系统，改变了传统量棒和千分尺的测量方法。用测球代替量棒，减少齿形、齿向以及齿轮锥度带来的误差；用两瓣式测头代替千分尺，消除人为因素的影响。令检测分度圆直径的工作变得快捷准，容易操作。...

塞规式测量系统特性：
适用于大批量生产(操作简单、快捷)
自动定中心 (无需找拐点)
适用于静态测量和动态测量，调整机床?
重复精度高、线性误差低-0.001mm

?

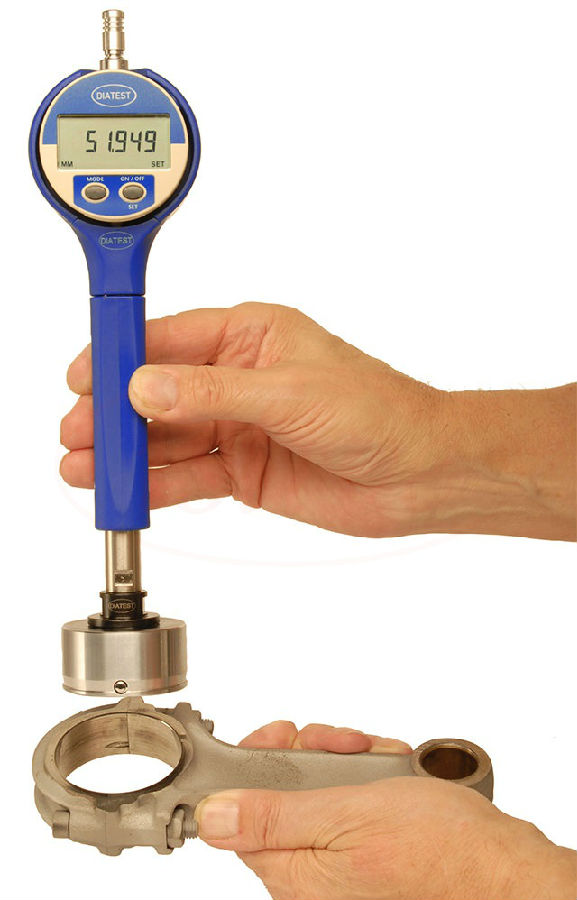

汽车连杆孔径的检测方案：

?

汽车连杆孔径的检测方案----使用德国DIATEST的塞规式测量系统（BMD），又称电子塞规，专业孔径测量。

使用BMD塞规式测量系统：

适用于大批量生产(操作简单、快捷)

自动定中心 (无需找拐点)

适用于静态测量和动态测量，调整机床

重复精度高、线性误差低-0.001mm

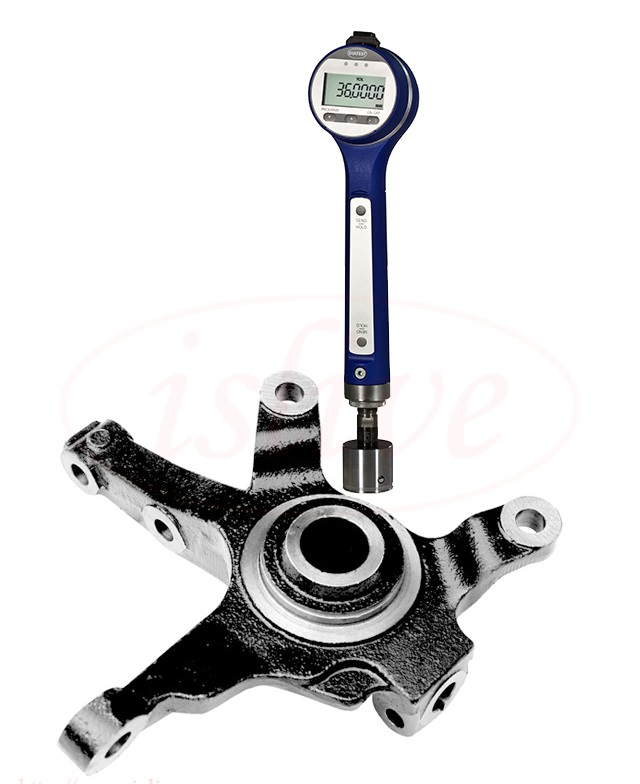

转向节孔径的检测方案：

?

转向节孔径的检测方案---BMD电子塞规...

转向节孔径的检测方案---DIATEST塞规式测量系统：
适用于大批量生产(操作简单、快捷)
自动定中心 (无需找拐点)
适用于静态测量和动态测量，调整机床?
重复精度高、线性误差低-0.001mm

?

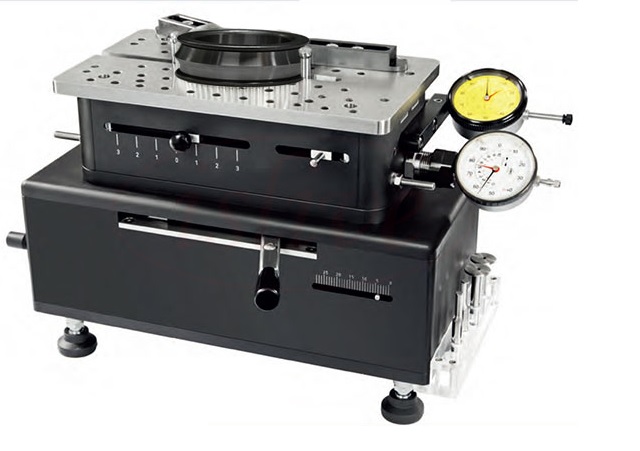

轴承内外沟槽、薄壁内外圈测量：

测量项目：轴承内外经、内外滚道尺寸、锥度、棱面度、椭圆、垂直差、 圆柱度,内、外球面直径及位置检定;内、外沟道直径及位置检定

使用DEMM公司的带升降台轴承内外圈直径、滚（沟）道测量仪。该仪器具有以下特性：
1.测量力0-10N
2.重复精度±0.002mm
3.线性：≤1%量程范围内
4.测量范围：轴承内外经尺寸≤φ300

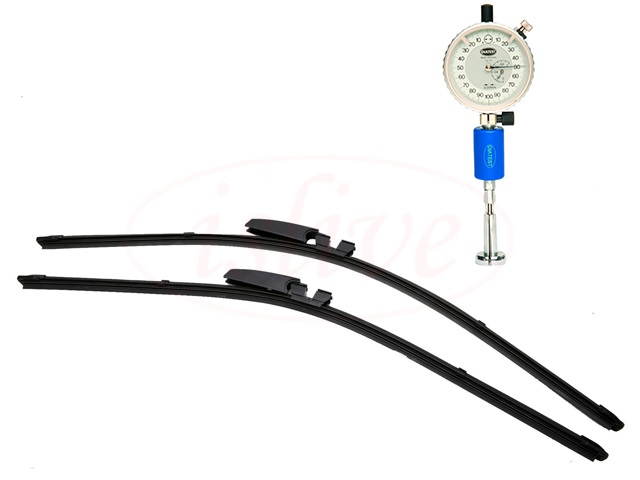

雨刮器电机安装孔的检测方案：

电机安装孔的检测----两瓣式测量系统：
DIATEST两瓣式测量系统用于测量孔直径。采用模块化设计，使用附加附件可以测量大多数种类的孔。此量仪可以对产品进行分组控制，适用于实验室。由于量仪有多种不同类型，因此可以测量各种孔，如盲孔、槽宽等。
重复性：手持形式≤0.001mm，台架形式≤0.0005mm。
线性：Φ0.5-1.5mm范围内误差≤2%测量行程，Φ1.75-40mm范围内误差≤1%测量行程。

?

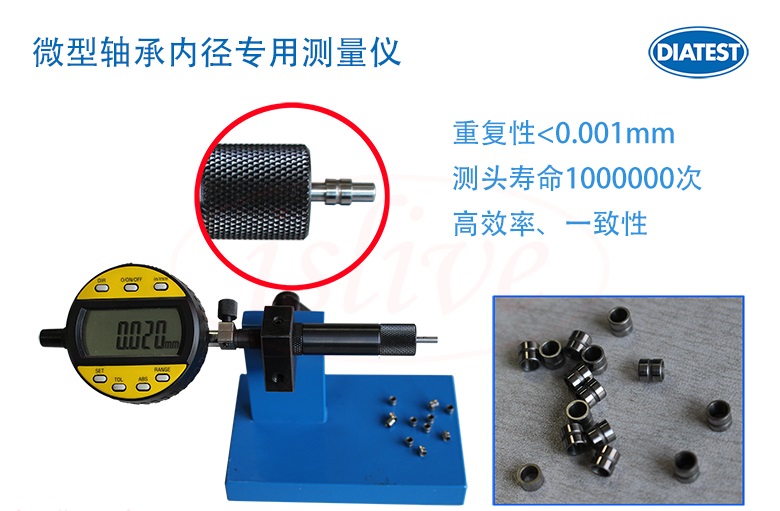

微型轴承内径测量方案：

?

对于微型轴承的内径测量目前轴承行业使用大多是D922仪器，由于被测件小，仪器调整难度大，存在调整误差，人为因素大。

微型轴承专用测量仪，采用DIATEST的BMD测头。重复性<0 span="">
